上周帮邻居老张装机器，他抱回来一块七彩虹B365M-HD PRO，说是单位淘汰下来的准系统，自己买了机箱电源却不敢下手，我蹲在他家茶几旁边拆包装的时候，他老婆在旁边嗑瓜子，问了一句：“这密密麻麻的针脚，插错了会不会冒烟？”说实话,这个问题问到点子上了。
很多人都觉得主板接线是装机过程中最让人头皮发麻的环节——电源线还好说，防呆口一怼就进去，但机箱前面板那几根细线，跳线帽一样的小接头，才是真正考验耐心的时刻，七彩虹B365的板子我摸过好几块，布局很规整，只要搞清楚了逻辑,其实比想象中简单得多。
先认清楚板子上的“核心枢纽”
把主板平放在桌面上，让它正对着你，右下角那一片就是我们要攻克的区域，七彩虹B365主板的前面板插针通常集中在主板右下方，旁边会印着白色的丝印标注，别急着动手，先拿手机开个手电筒照清楚——年纪大了眼神不好使,这招特别管用。

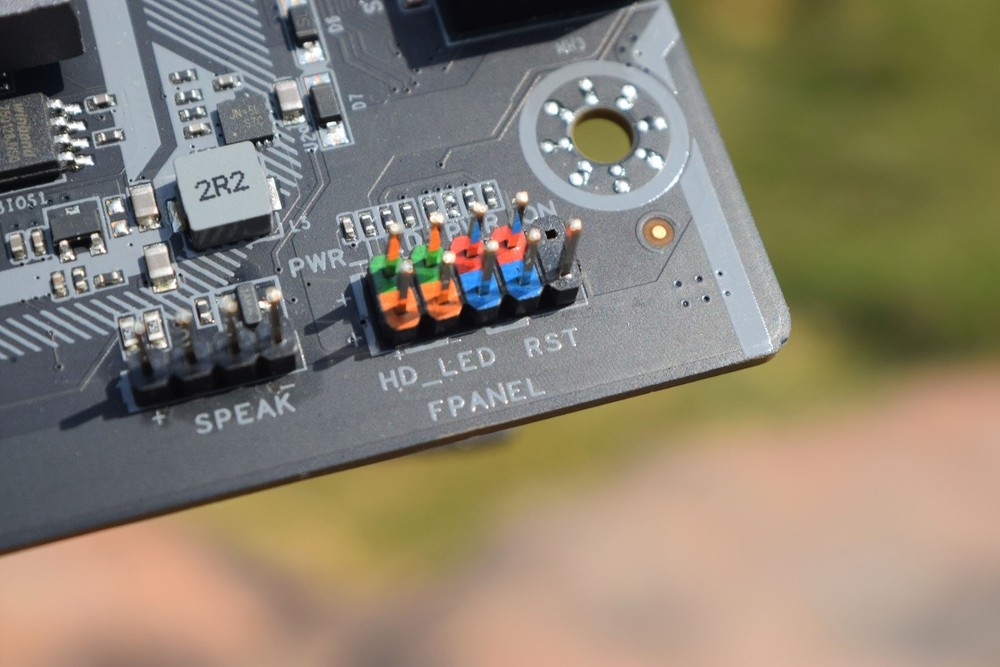

你会看到一组9针（实际是10个针脚位但缺一针）的排针，旁边印着F_PANEL或者JFP1的字样，这就是整台机箱和主板对话的“翻译官”，电源键、重启键、电源灯、硬盘灯的信号全得经过这里。
跳线的“身份牌”和它们的归宿
机箱前面板伸出来的那几根细线，接头上都印着缩写，老张当时拿着放大镜找了半天,我干脆给他列了个表：
| 接头标注 | 代表什么 | 插错后果 |
| POWER SW（PW） | 电源开关 | 按了没反应，但不伤硬件 |
| RESET SW（RES） | 重启开关 | 重启键失灵，问题不大 |
| H.D.D LED（HDD） | 硬盘指示灯 | 灯不亮或常亮，分正负极 |
| POWER LED（PLED） | 电源指示灯 | 灯不亮，分正负极 |
七彩虹B365的丝印上，PWRBTN就是电源开关的插针位置，RESET是重启，HD_LED是硬盘灯，PWR_LED是电源灯，仔细看丝印上的小三角符号或者“+”号，那指的是正极方向，带颜色的线一般是正极，白线或黑线是负极——这算是个民间经验，虽然不绝对准,但大部分机箱都这么配色的。
最容易翻车的地方：LED正负极
说实话，电源开关和重启键是不分正负极的，你把接头反过来插也一样能用，因为它们只是短接两个针脚给主板一个信号，但电源指示灯和硬盘指示灯必须分正负极，插反了灯就不亮，我第一次装机的时候，看着电源灯死活不亮，排查了半个多小时才发现是PLED插反了，翻过来一插，那股蓝光透出机箱前面板的瞬间,心里那个舒坦。
七彩虹B365的丝印上，PLED有时候是分开两个针脚的，不像有些品牌是连在一起的两针插头，这时候你就得看清楚，有些机箱的POWER LED线是两根分开的单针接头，一根标着“+”，一根标着“-”,对应插上去就行。
主供电和CPU供电：大力出不了奇迹
跳线搞定了，大线反而没什么好纠结的，七彩虹B365主板上最显眼的那个24针接口在板子右侧边缘，ATX_PWR丝印标得清清楚楚，电源上那捆最粗的线就是给它准备的，防呆口设计，方向不对根本插不进去，对准了用点力，听到“咔嗒”一声卡扣锁住就完事。

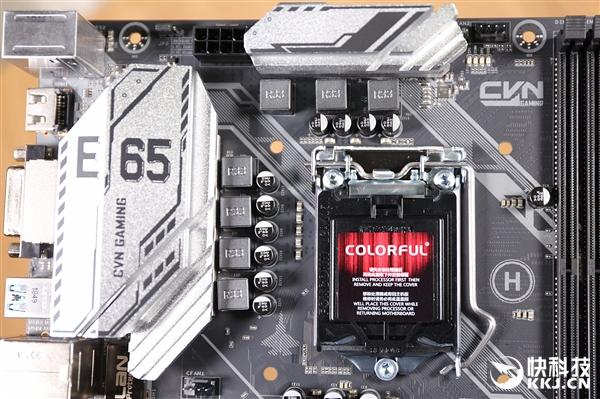

CPU供电在CPU插座左上方，一般是4针或者8针的接口，旁边印着ATX_12V，B365这种板子大部分配的是8针接口，但很多入门级电源只有4针——别慌，插左边的4针就能正常工作，除非你上的是i7级别的U在极限烤机，不然日常用完全没问题，电源线上的卡扣对准主板插座上的凸起,这个方向感比前面板跳线友好太多了。
前置USB和音频：别插错洞就行
七彩虹B365主板底部中间位置，有一组蓝色的19针接口，这是前置USB 3.0的插座，丝印通常标着F_USB30，接口外围有一圈塑料框，形状是梯形带缺口的，反着插根本怼不进去。但这里有个细节：插的时候别用蛮力，如果感觉阻力很大，多半是针脚没对准，歪着插很容易把针弄弯，我见过不止一块板子的USB 3.0针脚被掰弯的惨状。
前置音频接口在主板左下角，9针排列，丝印是F_AUDIO或JAUD1，机箱上的音频线接头也是9孔的，但有一孔是封死的，对着主板上的缺针位置插就行，这个接头也有防呆设计，理论上不会插错——不过防呆不防大力士,我见过有人硬生生把封死的那一孔捅穿的。
SATA和风扇接口：顺手的事
硬盘和固态的数据线插在主板右侧边缘的SATA接口上，七彩虹B365一般给4个，丝印SATA1到SATA4，接口是L型的，线材接头也是L型，方向对不上就是反了，系统盘建议插在SATA1上，虽然实际使用哪个口都差不多，但这是个老装机师傅的习惯,心里踏实。
机箱风扇的接口散布在主板各处，都是3针或4针的，丝印标着SYS_FAN或CHA_FAN，4针支持温控调速，3针也能插上去用，只是转速恒定，插头的塑料卡槽对着插座上的凸起导轨,这个也是一次对准就到位。
通电前最后扫一眼
所有线接好之后，别急着盖侧板，把主板上的线缆稍微理一理，特别是前面板那几根细线，确认没有松动的，CPU风扇的线一定要确认插在CPU_FAN接口上，不然开机报CPU风扇错误,还得重新开盖处理。
老张那次装完之后，我让他自己按开机键——按下去的一瞬间，CPU风扇转起来，机箱前面板的蓝光亮了，硬盘灯闪了几下，屏幕亮了，他那个表情特别有意思，像小学生第一次把四驱车拼好跑起来一样，装机的乐趣大概就在这儿，一堆散件经过自己的手,变成一个能工作的活物。
至于那些说“跳线插错了会烧主板”的说法，在七彩虹B365上基本不用担心，现在的板子都有保护电路，前面板跳线插错最多就是按键或指示灯不正常，断电重插就行，真正危险的是电源线没插紧，接触不良导致打火——所以大线一定要确认卡扣锁到位,这比纠结跳线正负极重要得多。
