趁着周末，我把奥普浴霸E365的电路给捋顺了

说实话,装修师傅装完浴霸之后，我站在底下抬头看了好几次，暖风倒是热乎，照明也亮堂，可心里总惦记着一件事——这玩意儿里面到底是怎么接的？万一以后换个开关或者排查个故障，自己心里没底可不行，于是趁着上个周末孩子去外婆家，我搬了梯子，把说明书翻出来，对照着实机，好好研究了一通奥普E365的电路安装门道，这篇文章就当是我的笔记分享，尽可能说得透透的，让你看完也能心里有谱。

先搞明白这浴霸的“五脏六腑”

奥普浴霸E365不是那种功能单一的取暖器,它集成了一大堆功能，在动手碰任何一根线之前，我们得知道盒子里面到底装了些啥，这在物理学上有个很妙的说法，叫费曼学习法的起点，理查德·费曼老爷子讲过，如果你不能把一个东西简单讲清楚，就说明你自己还没真懂，那咱就用大白话把它拆解开。

打开E365的面板,你能看到的主要模块有这么几个：

• LED照明模块：就是那块大大的平板灯，负责照亮整个卫生间，功耗不高但亮度很足。
• PTC陶瓷加热块：这是暖风的核心，电流通过陶瓷片，它就迅速发烫，然后靠后面的风机把热气吹出来，升温快，还有自动恒温特性，安全性比老式灯泡高一截。
• 离心式送风风机：藏在机身后侧，负责把加热块的热量强制吹出来，同时也是换气功能的关键。
• 换气风道与风门：有一个独立的换气通道，并且带有防倒灌的风门，外面风大的时候不会呼呼往里面倒灌冷风。
• 控制主板：这是大脑，接收来自墙壁开关的指令，然后协调各个部件工作。

搞清楚了这几个部件,你会发现，电路安装的本质，就是想办法让这几个大件各司其职，而且彼此不打架。

正式上手前的保命三件事

这个环节我真不是啰嗦,我电工朋友老刘每次来我家，第一句话永远是“闸拉了没有”，卫生间湿气重，这可不是闹着玩的。

• 把家里配电箱里对应卫生间那一路的空气开关拉下来,最好扣上一个提醒贴纸，防止家人中途误合闸，拉完之后拿电笔或者万用表去浴霸预留的那几根线上测一下，确认真的没电了再动手。
• 准备一把合适的十字螺丝刀,最好带磁性的，不然拆面板的时候小螺丝掉进吊顶夹层，蹲在梯子上找螺丝的滋味可真不好受。
• 原包装里附带的接线端子帽务必留着,别随手扔了，这玩意比电工胶布缠的可靠谱多了。

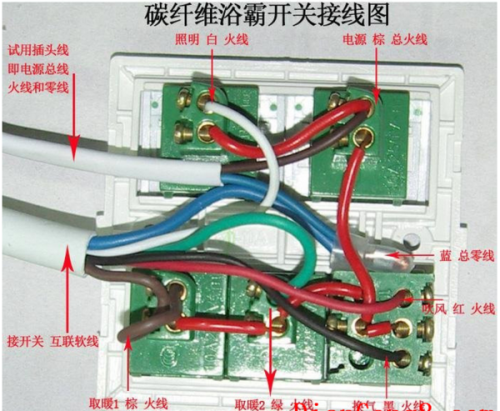

墙壁开关这一端的接线，最容易犯迷糊

奥普E365标配的多功能开关,背面通常有几个接线柱，我们最好把它从墙上拆下来，反面朝上，用手机拍张高清图留存，为什么？线头多，颜色杂，一会脑子乱了全凭这张照片救命。

开关底盒里进来的一共有这么几根关键线：

这里我踩过一个小坑,特别分享一下：老规范里有些照明回路是不带地线的，但浴霸的金属外壳必须接地，如果在开关底盒里没看到黄绿双色线，得回头去配电箱或者屋顶接线盒那边把地线接上，千万不能图省事把地线空着，E365外壳是金属烤漆的，一旦内部绝缘出问题，洗澡的时候手摸上去可不是好玩的。

这个时候我又想起费曼那句话，知识的基本检验是你能不能在现实中把它用起来，对着电路图懂，真到接线的时候脑子一片空白，那就是还没学到位。

吊顶上面的主机接线，一步一步来

我们把梯子架稳,头探进吊顶检修口，现在看到的是浴霸主机侧面那个接线端子排，E365的端子盖板一般用卡扣固定，轻轻一撬就开了，别用蛮力。

端子排的辨识口诀

我给自己编了句口诀：“N零地独立，灯暖换扇，一清二楚。” 端子旁边通常都有英文或者符号标识，对着标识来看：

• N：零线端子，墙壁那边过来的蓝色零线就接这里。
• ⏚（地线符号）：保护地线，黄绿线接这里，拧紧。
• LAMP 或 照明：控制灯板的线头。
• HEAT1 / HEAT2：指的是两档加热，有的开关是单取暖，那只需要接其中一档，另一档用绝缘帽封好。
• VENT 或 换气：换气电机的火线。

具体操作就是,先把对应的线头剥出大约一厘米的铜芯，拧成一股紧实的小麻花状，再插入端子孔，用螺丝刀拧到吃上力但别死劲拧滑丝，所有强电端子接完之后，用手轻轻拽一下每根线，确认不会脱出。

控制线对接的“对号入座”

墙壁开关那边有若干根控制输出线,每一根都对应着主机的一个功能，开关端子的标注很可能跟主机端子不是一模一样的字眼，这时候就需要我们按照功能配对，比方说开关上写着“取暖Ⅰ”，那这一根线就是接到主机端子的HEAT1上面，如果说明书已经弄丢了也别急，奥普官网上有E365完整版的电子安装说明，用“奥普会员中心”小程序也能找到，接的时候一根一根来，对好一个就拧紧一个，别一股脑全捅进去，容易搞乱。

我自己的笨办法——拿一小条美纹纸胶带，在每根线上贴个标签，写上“照”“暖”“换”之类的字，再对应插进端子，既不脏线，对线的时候一目了然。

通电测试，别急着合顶棚

线全部接完之后,先别把主机装饰面板扣上，也别急着收梯子，回到配电箱，把空气开关合上，这时候我习惯让老婆在卫生间门口帮我听着动静，自己站在开关旁边，一个功能一个功能地试。

顺序建议是这样：先开照明，看灯板是否均匀发亮，有没有频闪，然后换气，耳朵靠近吊顶听风道有没有明显的吸风声，同时用手感受一下出风口的风量，最后试取暖，开一档等三十秒，风口应该有明显的温升，再开二档，温度应该再上一个台阶，如果某个功能没反应或者跳闸，立刻关掉开关，重新检查对应的接线是否松动，我上次就是取暖二挡没反应，查了半天发现是端子螺丝根本没压到铜芯，压在线皮上了。

一切正常之后,关上电源余电散尽，再把主机面罩扣回去收工，踏踏实实洗了个热水澡，头顶暖风烘着，灯光柔和照着，想着电路是自己亲手理清楚的，心里那股踏实劲儿，比浴霸本身还暖。

电路这件事就是这样,看着线头乱糟糟的，其实一条一条顺下去，它们各自都有明确的归属，弄懂了，以后再也不发怵。

附两张参考图，灵魂画风但管用

图1：常见功能接线对应示意
（这里放一张手绘风格的奥普浴霸E365接线端子排和开关内部示意图，各线号标上对应的颜色注释，让人一目了然零线、火线、地线以及控制线分别是哪个孔位。）

图2：现场接线完成后的实拍参考
（一张浴霸接线端子盖板打开后，线头依次接好、标签纸还贴在线上的实景参考图，方便对比自己的安装效果。）

这两张图建议对照着说明文字来看,尤其是第一张的灵魂对应表格，把颜色和孔位对上，后面干活就轻松一大半。
