说真的，上周帮表弟装电脑，所有大件都顺风顺水，CPU咔嗒一声就安好了，内存一推就到位，显卡往PCIe槽里一插就亮，就在我俩觉得马上要收工撸串的时候，低头看见了机箱前面板那一把细碎得像头发丝似的跳线——Power SW、Reset SW、HDD LED、Power LED正负极……瞬间头皮发麻，就是那种“明明知道不难，但就是心虚”的感觉,对吧？
如果你现在也正对着B365M主板上那几排细细的插针发愁，屏幕上一堆网页翻来翻去反而更糊涂了，那咱们今天就把这事彻底聊透，不用那些冷冰冰的技术术语，就像我坐在旁边跟你一块儿捣鼓,边聊边装。
先认识一下你手里那把“小线头”们
其实所谓的“跳线”，就是机箱前面板延伸出来的那几根细线，它们负责连通机箱上的开关、重启键和指示灯，每一根都有自己的脾气，但长相都差不多，所以第一步得把它们认全,你手上通常会看到这么几个小家伙：
- Power SW：电源开关线，这是最关键的,没有它你按开机键什么反应都没有。
- Reset SW：重启开关线,偶尔死机了按一下小孔用的。
- HDD LED：硬盘指示灯,电脑读写数据时会一闪一闪的那个小红灯。
- Power LED：电源指示灯，开机后常亮的那个灯，通常分正负极，接反了灯不亮，但不影响开机，别怕。
- 可能还会有一根Speaker蜂鸣器线，现在有些机箱省掉了,没有的话也完全正常。
这些线头上都标着很小的字，你可以对着光仔细看,一般都印在插头的侧面。

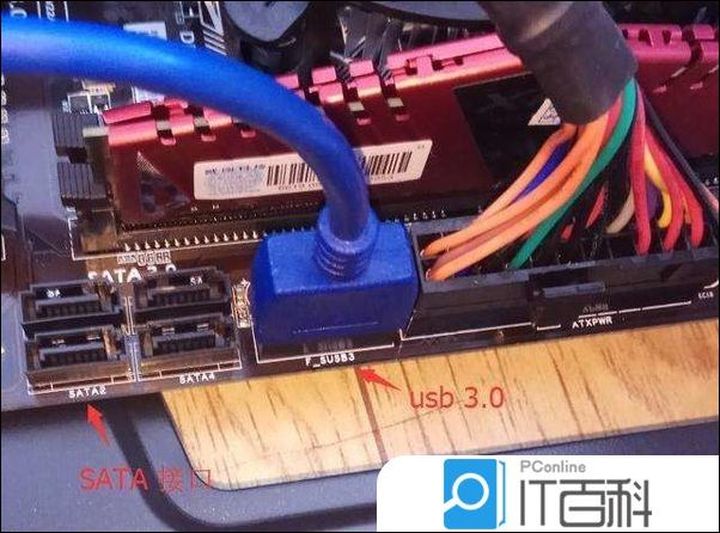

找到主板上的“JFP1”排针区
接下来咱们把目光转向B365M主板，几乎所有B365M主板的面板排针都集中在主板右下角边缘，而且旁边会印着一行小字，最常见的就是JFP1，如果你眼神和我一样不太好，打着手电筒找，准没错,那个区域大概长这样：
（此处请脑补一张图：主板右下角特写，JFP1排针群，旁边有白色丝印标注）
图1 B365M主板上的JFP1前面板排针区域，丝印标注清楚
这个JFP1通常是一个9针的插座，但有一根针位是空着的，用来防呆定位,我画个笨笨的示意图让你一眼就看明白：
| Power LED+ | Power LED- | Power SW | Power SW | 空针脚（缺针） |
| HDD LED+ | HDD LED- | Reset SW | Reset SW | 无针脚 |
看清楚这个布局了吗？上排从左到右是：电源指示灯正极、电源指示灯负极、然后紧挨着两个电源开关针脚——这两个Power SW针脚没有正负极之分，随便哪个方向插都行，插上就能开机。再往右就是那根缺失的定位针脚。
下排呢，左边两个是硬盘指示灯，注意正负极；再往右俩是重启开关,同样不分正负。
最要命的“正负极”问题，其实就这么回事
说到正负极，很多人就怕接错烧主板，我可以拍胸脯告诉你，这几个小灯线接反了完全不烧硬件，只是灯不亮，等你全部装好发现哪个灯不亮，关机反过来再插一次就行了,就这么简单。
那怎么认正负极呢？教你看线头：
- 绝大多数线头上，有颜色那根线是正极（比如红色、绿色、橙色），白色或黑色那根是负极。
- 如果插头上印着一个小三角箭头,箭头指向的那根针就是正极。
- 再不行就看插头背面，通常有“+”和“-”的标记。
（此处请脑补第二张图：各种跳线插头特写，能看清上面的正负极标识和小三角）
图2 跳线插头上的正负极标识，彩色线为正极，注意小三角标记
开始插，别抖，按照这个顺序来
我的习惯是先把最关键的Power SW插上，因为插完这个你就能开机验证了，心理压力瞬间清零，这两个针脚就在上排靠右的位置，挨着缺针孔左边,横着插上去就行。
然后是Reset SW，在下排同样靠右的位置,也是横着插。
接着是HDD LED，在下排左边两个针脚，注意正负。Power LED在上排最左边两个针脚，也注意一下正负，很多新机箱的Power LED插头其实已经整合成一个大两孔的插头了，正好扣上去,想反都反不了。
插的时候如果手指粗捏不住，找个小镊子或者指尖掐着边缘，轻轻往下摁，感觉到“咔”那一下轻微的咬合感就成了，千万别用蛮力，针脚细得像蚊子腿,弯了可就麻烦了。
全部插好之后，别急着盖侧板，先接通电源，按下机箱开机键，看看风扇转不转，指示灯亮不亮，如果某个灯不亮，关机断电后把对应插头调个方向再试，硬盘灯只有在读写数据时才闪,所以进了系统之后看它闪不闪就知道接对没有了。
说实话，折腾这一圈也就十分钟的事，但那种从“完全不敢碰”到“一把点亮”的感觉，真的舒服，现在表弟那台机器运行得好好的，每次开机看到前面板灯亮起来，他还得意地说“这电脑有一半是我装的”，行吧，不就是跳线嘛,谁还不是这么过来的。
