我修好了一块技嘉B365主板，这过程值得记录下来

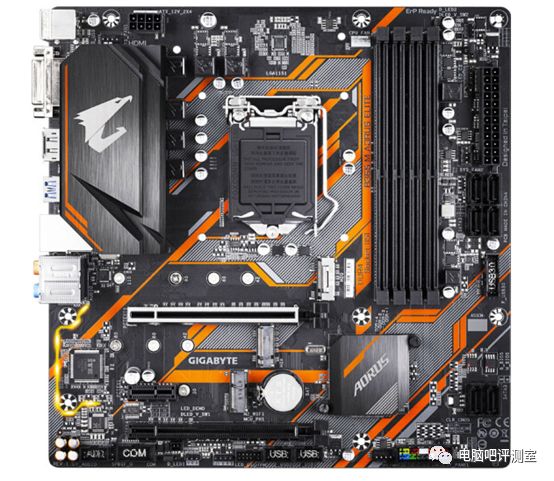

前几天朋友抱来一台主机，说突然点不亮了，风扇转一下就停，拆开一看是技嘉B365M D2V，板子成色还挺新，说实话现在B365的主板修一块少一块，手里这块要能救活，朋友的旧平台还能再战三年，我一边翻着手头的技嘉B365主板维修教程资料，一边开始排查，整个过程磕磕绊绊,但最后还是成了。

先别急着动烙铁，这些准备工作省不了

很多人拿到故障板第一反应就是上电乱戳，这样反而容易把故障扩大，我吃过几次亏，现在学乖了，动手之前,下面几样东西必须凑齐：

• 可调电源（带电流显示的那种,待机电流一跑偏就能看出来）
• 万用表（测电压、对地阻值都靠它）
• 诊断卡（PCI-E接口的,技嘉B365这块板插上去能跑码）
• BGA返修台或热风枪（如果后面真要干桥的话）
• 技嘉B365的点位图和图纸（鑫智造或者维修狮上能找到,没图纸修板纯属瞎蒙）

说到图纸，这个确实不好找，我手头这份点位图还是之前在论坛蹲了半个月才有人分享的，文件名就是《技嘉B365M D2V Rev1.0 点位图》，没图纸的时候修过一块H310，光是找3.3V待机断线就花了一下午,想想都头大。

第一步：目测和打阻值，别跳过这关

板子拿到手我先用强光灯照了一圈，背面CPU供电区域有一颗电容微微鼓包，不仔细看还真容易忽略，然后上可调电源看待机电流——正常应该在0.01A到0.03A之间，这块板待机直接跳0.12A,明显有问题。

接下来是打阻值的环节，这个步骤枯燥但最关键,我把几个核心测试点整理了一下：

看到CPU供电对地阻值只有2.5Ω的时候，我心里大概有数了——十有八九是供电MOS管击穿了，这种故障在B365主板上不算少见，特别是技嘉这几款中低端板子，供电部分的用料只能说够用，时间长了电容老化、MOS管过热就容易出问题。

排查CPU供电短路，定位到具体元件

既然CPU供电短路，就得一路一路查，技嘉B365M D2V这块板用的是4+2相供电，CPU核心4相，核显2相，我把每一相的上管和下管都拆下来单独测，拆到第三相的时候发现上管SM4337三个引脚全部导通,击穿得很彻底。

但光换MOS管不一定管用，很多时候MOS管击穿是因为PWM驱动芯片也坏了，如果只换MOS不查驱动，上电还得炸，顺着线路跑到PWM控制器，这块板用的是ISL95866，测了它的PWM输出脚对地阻值，有一路明显偏低，得,驱动芯片也得换。

【配图：技嘉B365M D2V CPU供电电路局部示意图,标注MOS管和PWM芯片位置】

更换元件，焊接是个细致活

换MOS管相对简单，热风枪380度、风速3档，涂点助焊膏，镊子轻轻一夹就下来了，焊盘清理干净后换上新的SM4337，注意方向别装反，ISL95866是QFN封装，底部有散热焊盘，这个稍微麻烦点，我一般先在焊盘上拖一层薄锡，芯片放上去对齐，热风枪均匀加热,看到芯片自动归位就差不多了。

焊完不能直接上电测试，先用万用表再打一遍对地阻值，确认没短路，这颗MOS换完以后，Vcore对地阻值回到了8Ω左右,总算正常了。

上电测试，问题又来了

接上可调电源，待机电流稳稳停在0.02A，触发开机，电流跳到0.6A然后不动了，诊断卡代码卡在55——内存不过。

代码55在技嘉主板上通常意味着内存初始化失败，插拔内存、换槽位、换内存条都试了，还是卡55，用示波器抓了一下内存插槽的SMBus信号，波形有点奇怪，只有一边有反应，顺藤摸瓜查下去，发现内存插槽旁边的排阻RN26有一路阻值偏大了，本应是33Ω，实测有200多Ω，这种排阻在技嘉板子上用得挺多,换一个就好。

换完排阻再上电，诊断卡欢快地跑了一圈，最后停在A0，接显示器直接亮屏进BIOS，那一下心里确实挺爽的,毕竟没白忙活。

【配图：主板诊断卡显示A0代码,表示正常启动】

关于技嘉B365维修的几个实用提醒

修完这块板子，我觉得有几个点值得记下来,以后遇到类似故障能少走弯路：

• 技嘉B365系列的IO芯片IT8686E容易虚焊，表现为不定时掉电或不能触发,加焊一下往往能解决。
• 如果触发后掉电且诊断卡不跑码，先查VCCST维持电压有没有1.05V,很多掉电故障都是这个电压不稳引起的。
• BIOS芯片旁边的SPI总线对地阻值偶尔会出问题,排阻变质导致不读BIOS的情况也遇到过两回。
• 别忘了查CMOS电池电压，低于2.5V就换了它，不然BIOS设置老丢、时间归零,排查走不少冤枉路。

说实话，修主板这事很多时候不是技术有多难，而是耐心够不够，一块板子坐下来三四个小时是常态，中间还可能反反复复，但每修好一块，对这个型号的脾气就更了解一点，下次碰到类似的就能省不少时间，朋友来取机器的时候说这老平台用着还挺顺手，能不换就不换，我觉得也是，B365配个九代i5，日常办公上网绰绰有余,修好了确实比换整机划算得多。
